Pneumatické rychlospojky
Pneumatické rychlospojky a příslušenství.
Uvedený přehled obsahuje jen základní řadu pro ilustraci možností připojení a rozměrů. Další možnosti provedení rychlospojek naleznete v katalogu rychlospojek Lüdecke.
Uvedený přehled obsahuje jen základní řadu pro ilustraci možností připojení a rozměrů. Další možnosti provedení rychlospojek naleznete v katalogu rychlospojek Lüdecke.
| Mikro- rychlospojky |
Mini- rychlospojky |
Standard- rychlospojky |
|
|---|---|---|---|
| Série | ESMC DN 2,7 | ESM DN 5 | ES DN 7,2 |
 |
 |
 |
|
| Průměr zástrčky |  |
 |
 |
- Standardní rychlospojky - Série ES DN 7,2 - jednostranně uzaviratelné
- Připojení vnější závit
(poniklované)
Závit Velikost klíče [mm] Délka [mm] Vnější průměr [mm] Obj.č. (poniklované) Obj.č. G 1/8" 22 38 27 ESN 18 A ES 18 A G 1/4" 22 40 ESN 14 A ES 14 A G 3/8" 22 41 ESN 38 A ES 38 A G 1/2" 24 41 ESN 12 A ES 12 A M14x1,5 22 40 ESN 1415 A ES 1415 A M16x1,5 22 40 ESN 1615 A ES 1615 A M18x1,5 22 40 ESN 1815 A ES 1815 A
(poniklované)
Závit Velikost klíče [mm] Délka [mm] Materiál Obj.č. (poniklované) Obj.č. G 1/8" 13 31 MS 58 ESN 18 NA ES 18 NA G 1/4" 17 33 ESN 14 NA ES 14 NA G 3/8" 19 33 ESN 38 NA ES 38 NA G 1/2" 24 35 ESN 12 NA ES 12 NA M14x1,5 17 33 - ES 1415 NA M16x1,5 19 33 - ES 1615 NA M18x1,5 22 34 - ES 1815 NA G 1/8" 13 31 Pozinkovaná ocel - ES 18 NAS G 1/4" 17 33 - ES 14 NAS G 3/8" 19 33 - ES 38 NAS G 1/2" 24 36 - ES 12 NAS - Připojení vnitřní závit
(poniklované)
Závit Velikost klíče [mm] Délka [mm] Vnější průměr [mm] Obj.č. (poniklované) Obj.č. G 1/8" 22 39 27 ESN 18 I ES 18 I G 1/4" 22 41 ESN 14 I ES 14 I G 3/8" 22 41 ESN 38 I ES 38 I G 1/2" 24 42,5 ESN 12 I ES 12 I G 3/4" 32 42,5 34 ESN 34 I ES 34 I M14x1,5 22 41,5 27 ESN 1415 I ES 1415 I M16x1,5 22 41,5 ESN 1615 I ES 1615 I M18x1,5 22 41,5 ESN 1815 I ES 1815 I
(poniklované)
Závit Velikost klíče [mm] Délka [mm] Materiál Obj.č. (poniklované) Obj.č. G 1/8" 13 31 MS 58 ESN 18 NI ES 18 NI G 1/4" 17 33 ESN 14 NI ES 14 NI G 3/8" 19 33 ESN 38 NI ES 38 NI G 1/2" 24 35 ESN 12 NI ES 12 NI M14x1,5 17 33 - ES 1415 NI M16x1,5 19 33 - ES 1615 NI M18x1,5 22 34 - ES 1815 NI G 1/8" 13 31 Pozinkovaná ocel - ES 18 NIS G 1/4" 17 33 - ES 14 NIS G 3/8" 19 33 - ES 38 NIS G 1/2" 24 35 - ES 12 NIS - Připojení hadičník

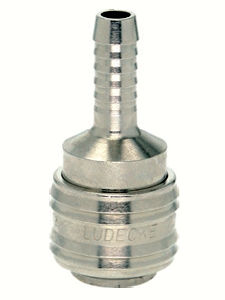

(poniklované)

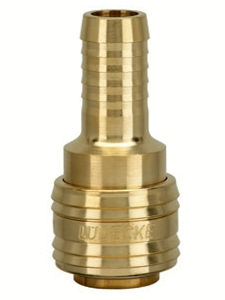

Světlost hadice [mm] Délka hadičníku [mm] Délka [mm] Vnější průměr [mm] Obj.č. (poniklované) Obj.č. 6 25 55 27 ESN 6 T ES 6 T 8 25 55 ESN 8 T ES 8 T 9 25 55 ESN 9 T ES 9 T 10 28 58 - ES 10 TH 10 25 55 ESN 10 T ES 10 T 13 28 58 - ES 13 TH 13 25 55 ESN 13 T ES 13 T
(poniklované)
Světlost hadice [mm] Délka hadičníku [mm] Délka [mm] Materiál Obj.č. (poniklované) Obj.č. 4 22,5 44 MS 58 ESN 4 S ES 4 S 6 24 ESN 6 S ES 6 S 8 ESN 8 S ES 8 S 9 ESN 9 S ES 9 S 10 26 47 - ES 10 SH 10 23 44 ESN 10 S ES 10 S 13 26 47 - ES 13 SH 13 23 44 Pozinkovaná ocel ESN 13 S ES 13 S 6 24 - ES 6 SS 8 - ES 8 SS 9 - ES 9 SS 13 23 - ES 13 SS - Připojení svěrná matice
(poniklované)
Rozměr hadice [mm] Velikost klíče 1 [mm] Velikost klíče 2 [mm] Délka [mm] Vnější průměr [mm] Obj.č. (poniklované) Obj.č. 4x6 22 12 44 27 ESN 4 TQ ES 4 TQ 6x8 14 ESN 6 TQ ES 6 TQ 8x10 17 48 ESN 8 TQ ES 8 TQ 9x12 17 ESN 9 TQ ES 9 TQ
(poniklované)
Rozměr hadice [mm] Velikost klíče 1 [mm] Velikost klíče 2 [mm] Délka [mm] Obj.č. (poniklované) Obj.č. 4x6 - 12 34 ESN 4 SQ ES 4 SQ 6x8 - 14 34 ESN 6 SQ ES 6 SQ 8x10 17 17 43 ESN 8 SQ ES 8 SQ 9x12 17 17 43 ESN 9 SQ ES 9 SQ
- Připojení vnější závit
- Mikro - rychlospojky - Série ESMC DN 2,7 - jednostranně uzaviratelné
- Připojení vnější závit
Závit Velikost klíče [mm] Délka [mm] Vnější průměr [mm] Obj.č. M5 9 26 10 ESMC 5 A G 1/8" 11 28 ESMC 18 A
Závit Velikost klíče [mm] Délka [mm] Délka zástrčky [mm] Obj.č. M5 7 18 10 ESMC 5 NA G 1/8" 11 20 ESMC 18 NA - Připojení vnitřní závit
Závit Velikost klíče [mm] Délka [mm] Vnější průměr [mm] Obj.č. M5 9 26 10 ESMC 5 I G 1/8" 12 28 ESMC 18 I
Závit Velikost klíče [mm] Délka [mm] Délka zástrčky [mm] Obj.č. M5 7 17 10 ESMC 5 NI G 1/8" 12 19 ESMC 18 NI - Připojení hadičník
Světlost hadice [mm] Délka hadičníku [mm] Délka [mm] Vnější průměr [mm] Obj.č. 3 13 35 10 ESMC 3 T 4 ESMC 4 T 5 ESMC 5 T
Světlost hadice [mm] Délka hadičníku [mm] Délka [mm] Vnější průměr [mm] Obj.č. 3 13 24 7 ESMC 3 S 4 ESMC 4 S 5 9 ESMC 5 S - Připojení svěrná matice
Rozměr hadice [mm] Velikost klíče [mm] Délka [mm] Vnější průměr [mm] Obj.č. 3x4 9 33 10 ESMC 34 TQ 3x5 ESMC 3 TQ 4x6 32 ESMC 4 TQ
Rozměr hadice [mm] Velikost klíče [mm] Délka [mm] Délka zástrčky [mm] Obj.č. 3x4 8 25 10 ESMC 34 SQ 3x5 ESMC 3 SQ 4x6 ESMC 4 SQ
- Připojení vnější závit
